Строительство дома – сложный, многоэтапный процесс. Каждый, кто планирует возвести собственное жилье, сталкивается с множеством вопросов. Одной из ключевых проблем при строительстве жилья или общественных учреждений остается проблема утепления будущего дома.


Стоит или не стоит утеплять несущие стены?

Зачастую этот вопрос очень пугает будущих домовладельцев, так как сам процесс утепления требует высокой квалификации строителей, ведь если они допустят ошибку, то могут нарушить весь баланс постройки.

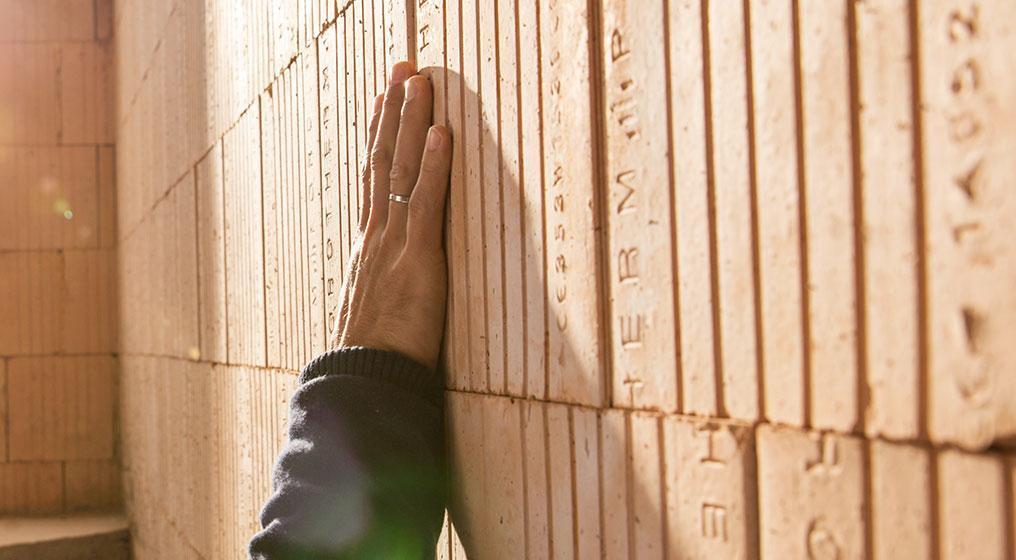

Компания Wienerberger разработала крупноформатные керамические камни, не требующие дополнительного утепления практически по всей территории России. Слово «разработала» применено не случайно. Продукт потребовал разработки специального дизайна пустот, увеличенного добавления выгорающих добавок и подбора рецептуры. Массивная керамическая стена из Porotherm 51 или Porotherm44, толщиной 51 см или 44 см соответственно, будет надежно сохранять тепло зимой и прохладу летом на протяжении всего срока эксплуатации дома, который составляет более 100 лет, что было бы недостижимо при использовании дополнительного утепления.

Почему мы уверены, что блоки Porotherm51 и Porotherm 44 не нужно утеплять?

Чтобы понять, нужно или не нужно утеплять стеновой материал, достаточно лишь вспомнить курс математики средней школы. Но для начала следует дать определение понятию «теплые стены». Теплые стены — это стены, которые наиболее эффективно используют тепло дома. Такие конструкции способны максимально долго сохранять тепло, накапливаемое в помещении при отоплении, или удерживать прохладу в комнатах в жаркий летний день. Эту способность характеризует показатель термосопротивления R. Чтобы рассчитать теплотехнические характеристики стен, воспользуемся методикой, предложенной в СНиП 23-02-2003 «Тепловая защита зданий». В самом документе приведены более точные и подробные расчёты, но для оценки необходимости устройства теплоизоляции достаточно приведённых формул.

Рассчитайте теплотехнические характеристики стен по приведённой ниже методике!

Она основана на СНиП 23-02-2003 «Тепловая защита зданий», в самом документе приведены более точные и подробные расчёты. Но для оценки необходимости устройства теплоизоляции достаточно приведённых формул. Проверим, что керамический блок РТН 51 в Москве может использоваться без утепления. Допустим, что в качестве отделки блок с обеих сторон будет покрыт штукатуркой.

Эта задача решается в несколько этапов.

Шаг 1

Найдите свой город в таблице, которая составлена на основании СниП «Тепловая защита зданий».

№	Город РФ	Условия эксплуатации	Rо м2С/Вт	Рекомендуемый формат Porotherm
1	Архангельск	Б	3,56	PTH51
2	Астрахань	А	2,64	PTH38
3	Барнаул	А	3,54	PTH51
4	Белгород	А	2,86	PTH44
5	Брянск	Б	3,00	PTH44
6	Волгоград	А	2,78	PTH38, PTH44
7	Вологда	Б	3,35	PTH51
8	Воронеж	А	3,00	PTH51
9	Владимир	Б	3,30	PTH51
10	Екатеринбург	А	3,49	PTH51
11	Иваново	Б	3,23	PTH51
12	Иркутск	А	3,79	PTH51
13	Ижевск	Б	3,39	PTH51
14	Йошкар-Ола	Б	3,33	PTH51
15	Казань	Б	3,30	PTH51
16	Калуга	Б	3,08	PTH44
17	Кострома	Б	3,25	PTH51
18	Краснодар	А	2,34	PTH38
19	Красноярск	А	3,62	PTH51
20	Курск	Б	2,95	PTH44
21	Липецк	А	3,06	PTH44
22	Москва	Б	3,13	PTH51, PTH44
23	Мурманск	Б	3,63	PTH51
24	Нальчик	А	2,54	PTH38
25	Нижний Новгород	Б	3,21	PTH51
26	Новгород	Б	3,13	PTH51, PTH44
27	Новосибирск	А	3,71	PTH51
28	Омск	А	3,60	PTH51
29	Оренбург	А	3,26	PTH51
30	Орел	Б	3,03	PTH44
31	Пенза	А	3,17	PTH51, PTH44
32	Пермь	Б	3,48	PTH51
33	Псков	Б	3,00	PTH44
34	Ростов-на -Дону		2,63	PTH38
35	Рязань	Б	3,11	PTH44
36	Самара	Б	2,19	PTH38
37	Санкт- Петербург	Б	3,08	PTH44
38	Саранск	А	3,19	PTH51, PTH44
39	Саратов	А	3,07	PTH44
40	Смоленск	Б	3,09	PTH44
41	Тамбов	А	3,07	PTH44
42	Тверь	Б	3,15	PTH51, PTH44
43	Тула	Б	3,07	PTH44
44	Тюмень	А	3,54	PTH51
45	Ульяновск	А	3,29	PTH51, PTH44
46	Уфа	А	3,33	PTH51
47	Чебоксары	Б	3,29	PTH51, PTH44
48	Челябинск	А	3,43	PTH51
49	Ярославль	Б	3,26	PTH51, PTH44

Около каждого из них указаны условия эксплуатации здания: А или Б.

Так, в Москве условия эксплуатации Б.

Шаг 2

Так как стеновая конструкция состоит из нескольких слоёв, нужно рассчитать термическое сопротивление каждого: R=δ/λ, где δ – толщина материала, в метрах; λ – коэффициент теплопроводности, выражается в Вт/(м∙⁰С). В зависимости от того, какие условия эксплуатации зданий характерны для выбранного города, подставлять в формулу нужно либо λ₀ для А, либо λ_B для Б. Для нашего блока РТН 51, укладываемого в Московском регионе λ_b=0,148 Вт/(м∙⁰С). Толщина слоя δ=510 мм=0,51 м. Тогда R_блока = 0,51/0,148 = 3,45 (м²∙⁰С/Вт) По исходным условиям, блок с двух сторон покрыт штукатуркой. Для наружного слоя выбрана лёгкая штукатурная смесь Porotherm LP производства Wienerberger с коэффициентом теплопроводности λ_b=0,25 Вт/(м∙⁰С) R_ш.н.= 0,02/0,25=0,08(м²∙⁰С/Вт) Внутренний слой выполнен из гипсовой штукатурки с λ_b=0,3 Вт/(м∙⁰С) и его толщина δ=12 мм=0,012 м. Следовательно R_ш.в.= 0,012/0,3=0,04 (м²∙⁰С/Вт)

Шаг 3

Нужно сложить все получившиеся значения термических сопротивлений каждого слоя и вычислить R всей конструкции. В нашем случае: R_к = R_ш.н. + R_блока + R_ш.в.= 0,08 + 3,45 + 0,04 = 3,57 (м²∙⁰С/Вт)

Шаг 4

Теперь нужно вычислить так называемое приведённое термическое сопротивление стены. Для этого есть формула: R приведенное = 1/α_В + R_к +1/α_н где α_В – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций. В соответствии со СНиП 23-02-2003 α_В=8,7 Вт/(м²∙⁰С); α_н – коэффициент теплоотдачи наружной поверхности ограждающих конструкций. Также по СНиП α_н=23 Вт/(м²∙⁰С). Для нашего примера получаем: R приведенное = 1/8,7+3,57+1/23 = 3,74 (м²∙⁰С/Вт)

Шаг 5

Сравните полученные данные с рекомендуемым сопротивлением теплопередаче, указанным в таблице расчётов, выполненных на основании СНиП 23-02-2003. Расчётные данные должны быть не меньше нормированного значения. Для Москвы рекомендуемое R=3,13 м²∙⁰С/Вт. Очевидно, что оно намного меньше приведенного R.

Стройте по-настоящему тёплые стены из Porotherm!
